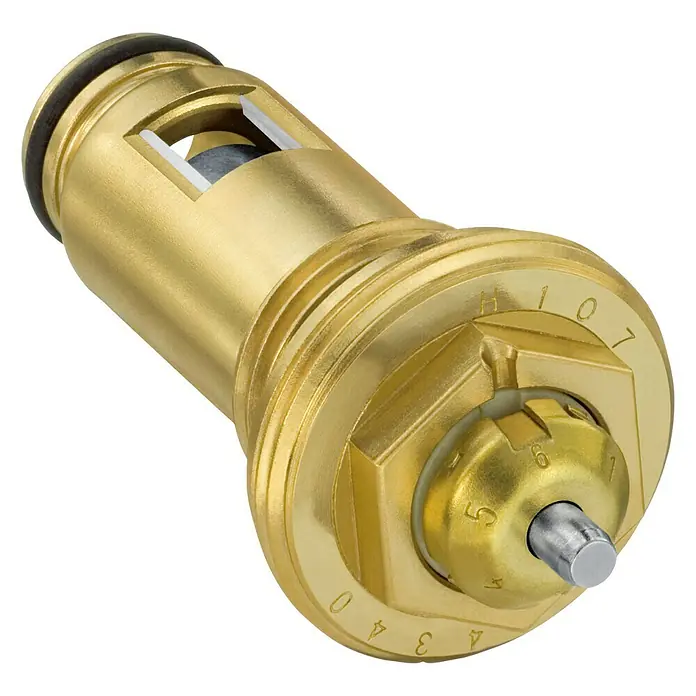

Heizkörper-Ventileinsatz

Der Heizkörper-Ventileinsatz ist für den Einbau in die Ventilgehäuse von 6-fach-Heizkörpern vorgesehen. Mit dem Heizungsventil wird der Heizwasserzufluss in den Heizköper reguliert. Durch die Durchflussmenge wird das Verhältnis vom aufgeheiztem Wasser zu dem bereits abgekühlten Rücklaufwasser im Heizkörper. Es dient letztendlich der Einstellung der Raumtemperatur. Mit Hilfe des Thermostatkopfes wird der Ventileinsatz betätigt und somit die Temperatur eingestellt.

Temperaturstufen

1. Stufe: Raumtemperatur liegt bei 12°C
2. Stufe: Raumtemperatur liegt bei 16°C
3. Stufe: Raumtemperatur liegt bei 20°C
4. Stufe: Raumtemperatur liegt bei 24°C
5. Stufe: Raumtemperatur liegt bei 28°C

Da sich der Vor- und Rücklauf bei dieser Montageart unten befindet, dient dieser Ventileinsatz zur Sicherung einer optimalen Einregulierung. Zur Anpassung an die hydraulischen Anforderungen der Heizungsanlage ist der Ventileinsatz voreinstellbar. Das voreinstellbare Thermostatventil sorgt bei jedem Heizkörper für den optimalen Fließwiderstand. Dadurch wird sichergestellt, dass die richtige Menge Wasser durchfließt, die benötigt wird. Der Ventileinsatz hat ein Anschlussgewinde von ½″ . Die Maximale Betriebstemperatur liegt bei 120 °C.
