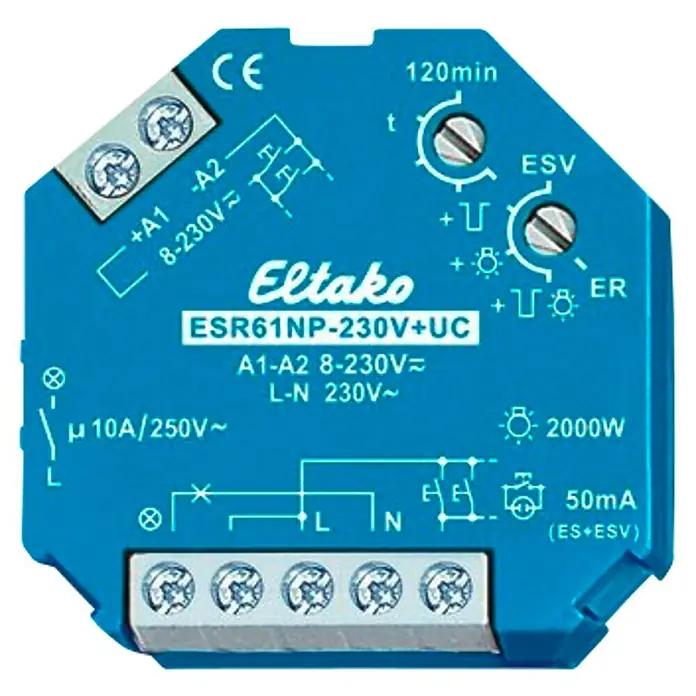

Eltako ESR61NP-230V+UC
Stromstoß-Schaltrelais, 1 Schließer 10A
- 1 Schließer nicht potenzialfrei 10A/250V AC
- 230V-LED-Lampen bis 600W, Glühlampen 2000W
- Rückfallverzögerung mit Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar
- Stand-by-Verlust nur 0,7 Watt
- Für Einbaumontage
- 45mm lang, 45mm breit, 18mm tief
- Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen
- Modernste Hybrid-Technik vereint die Vorteile verschleißfreier elektronischer Ansteuerung mit der hohen Leistung von Spezialrelais
- Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch.
- Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
- Steuerspannung 230V, zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8-230V UC
- Versorgungs- und Schaltspannung 230V
- Sehr geringes Schaltgeräusch
- Zeiteinstellung bis 120 Minuten in der Funktion ESV
- Am Steuereingang können Taster mit einem Glimmlampenstrom bis 50mA angeschlossen werden
- Bei einem Ausfall der Versorgungsspannung wird definiert ausgeschaltet
- Wird in der Funktion ESV die Verzögerungszeit auf Minimum gestellt, ist die Rückfallverzögerung ausgeschaltet und es ergibt sich die normale Stromstoßschalter-Funktion ES. Auf die Funktion Schaltrelais ER umschaltbar. In der Funktion ER ist kein Glimmlampenstrom zulässig und sollte nur der Steuereingang A1-A2 verwendet werden. In der Funktion ER auch zur Rückmeldung mit der Schaltspannung eines Dimmschalters geeignet
- Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen
- Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 2 Stunden automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann
- Sind Ausschaltvorwarnung und Taster-Dauerlicht zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung
Weitere Information und technische Daten können dem Datenblatt entnommen werden, siehe Produktdatenblätter.
