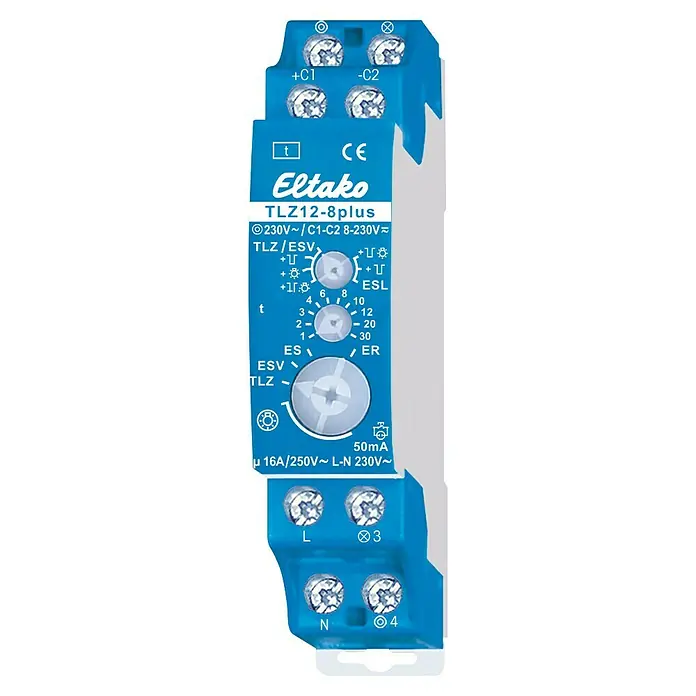

Eltako TLZ12-8plus
Treppenlicht-Zeitschalter, 1 Schließer 16A
- 1 Schließer nicht potenzialfrei 16A/250V AC
- 230V-LED-Lampen bis 600W, ESL bis 200W, Glühlampen bis 2300W
- Steuerspannung 230V und/oder 8-230V UC
- Ausschaltvorwarnung und Taster-Dauerlicht zuschaltbar
- Stand-by-Verlust nur 0,7 Watt
- Mit ESL-Optimierung und Multifunktion
- Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35
- 1 Teilungseinheit = 18mm breit, 58mm tief
- Kontaktschaltung im Nulldurchgang zur Schonung der Kontakte und Lampen
- Die geräuschlose Elektronik belästigt nicht das empfindlichste Ohr – ganz im Gegensatz zu vielen Synchronmotoren mit mechanischem Getriebe
- Durch die Verwendung eines bistabilen Relais gibt es auch im eingeschalteten Zustand keine Spulen-Verlustleistung und keine Erwärmung hierdurch
- Nach der Installation die automatische kurze Synchronisation abwarten, bevor der geschaltete Verbraucher an das Netz gelegt wird
- Steuer-, Versorgungs- und Schaltspannung 230V. Zusätzlich mit galvanisch getrennter Universal-Steuerspannung 8..230V UC
- Für 3- und 4-Leiter-Schaltungen, nachschaltbar , mit Dachbodenbeleuchtung bei 4-Leiter-Schaltung, Automatische Erkennung der Schaltungsart.
- Glimmlampenstrom bis 50mA, abhängig von der Zündspannung der Glimmlampen
- Genaue Zeiteinstellung 1 bis 30 Minuten mit Minutenskala
- Dauerlicht-Schalter mit dem großen Drehschalter
- Nach einem Stromausfall in der Funktionseinstellung TLZ wird die Beleuchtung wieder eingeschaltet, wenn der Zeitablauf noch nicht beendet war
- Mit Doppelanschlüssen für Taster und Lampe, damit wahlweise oben und unten oder nur unten angeschlossen werden kann
- Bei zugeschalteter Ausschaltvorwarnung flackert die Beleuchtung ca. 30 Sekunden vor Zeitablauf beginnend und insgesamt 3-mal in kürzer werdenden Zeitabständen. Bei zugeschaltetem Taster-Dauerlicht kann durch Tasten länger als 1 Sekunde auf Dauerlicht gestellt werden, welches nach 60 Minuten automatisch ausgeschaltet wird oder mit Tasten länger als 2 Sekunden ausgeschaltet werden kann. Sind Taster-Dauerlicht und Ausschaltvorwarnung zugeschaltet, erfolgt nach dem Ausschalten des Dauerlichtes erst die Ausschaltvorwarnung
- Werden ganz oder teilweise Energiesparlampen ESL geschaltet, dann die Ausschaltvorwarnung und das Taster-Dauerlicht auf der rechten ESL-Seite des Drehschalters einstellen
- Innerhalb der ersten Sekunde nach dem Einschalten oder Nachschalten kann bei den TLZ-Funktionen die Zeit durch bis zu 3-maliges kurzes Tasten verlängert werden (pumpen). Jedes Tasten addiert 1-mal die eingestellte Zeit hinzu
- Mit Multifunktion: Umschaltbar auf die Funktionen ES (Stromstoßschalter), ER (Relais) und ESV (Stromstoßschalter mit Rückfallverzögerung). In der Funktion ESV entsprechen die mit dem mittleren Drehschalter einstellbaren Zeiten (t) folgenden Werten:
1 = 2 min
2 = 5 min
3 = 10 min
4 = 15 min
6 = 25 min
8 = 35 min
10 = 45 min
12 = 60 min
20 = 90 min
30 = 120 min
Nach Ablauf der eingestellten Verzögerungszeit wird automatisch ausgeschaltet, wenn der manuelle Aus-Befehl nicht gegeben wurde. Ausschaltvorwarnung und Taster-Dauerlicht sind auch bei ESV zuschaltbar. - Vergessenes Dauerlicht wird nach 2 Stunden ausgeschaltet
Weitere Informationen und technischen Daten können dem Datenblatt entnommen werden, siehe Produktdatenblätter.
